Reconnaître la phase et le neutre : couleurs, tournevis testeur et multimètre

Reconnaître la phase et le neutre est le préalable de toute intervention sur un circuit domestique, du remplacement d’une applique au branchement d’un va-et-vient. La phase est le conducteur qui transporte la tension : c’est elle qui expose au choc électrique, et c’est elle que l’interrupteur doit couper. Trois moyens permettent de l’identifier, les couleurs des fils, le tournevis testeur et le multimètre, mais ils n’offrent pas du tout le même niveau de fiabilité. Avant de les détailler, une règle chapeaute tout le reste : identifier les conducteurs sert à comprendre et à câbler juste, jamais à travailler sous tension.

La sécurité d’abord : couper, condamner, vérifier

Le courant domestique de 230 volts peut tuer, et les accidents domestiques d’origine électrique restent nombreux chaque année en France. Aucune identification de conducteur ne justifie de toucher un fil sous tension. La séquence de sécurité tient en trois gestes.

Couper d’abord : le disjoncteur du circuit concerné au tableau, et dans le doute sur l’affectation des circuits, le disjoncteur général. Un tableau mal étiqueté est la norme dans l’ancien, et couper la « lumière cuisine » ne garantit pas que la boîte de dérivation visée est morte, une boîte pouvant mélanger plusieurs circuits.

Condamner ensuite : prévenir les occupants, verrouiller ou marquer le tableau, pour qu’une main serviable ne réarme pas pendant l’intervention. Sur un chantier, cela porte un nom, la consignation ; à la maison, un adhésif sur le disjoncteur et une consigne orale font le service minimum.

Vérifier enfin, et c’est le point que les bricoleurs sautent : l’absence de tension se contrôle sur place, entre chaque conducteur et le neutre puis la terre, avec un appareil dont on a testé le bon fonctionnement juste avant sur une source connue comme une prise alimentée. Les électriciens utilisent pour cela un vérificateur d’absence de tension, un appareil dédié ; à défaut, un multimètre en calibre alternatif adapté, contrôlé avant et après la mesure, remplit la fonction pour un usage domestique. Les travaux réalisés doivent par ailleurs respecter la norme des installations électriques basse tension en vigueur en France, et tout ce qui dépasse le remplacement à l’identique d’un appareillage relève d’un professionnel.

L’équipement compte aussi : outils à manches isolés en bon état, mains sèches, chaussures isolantes, et jamais d’intervention les pieds dans l’humide. Un circuit protégé par un interrupteur différentiel 30 mA limite les conséquences d’un contact, il ne les annule pas.

Les codes couleur : fiables dans le neuf, trompeurs dans l’ancien

Dans une installation récente conforme aux règles françaises actuelles, les couleurs répondent à un code strict, et deux d’entre elles sont réservées de façon absolue.

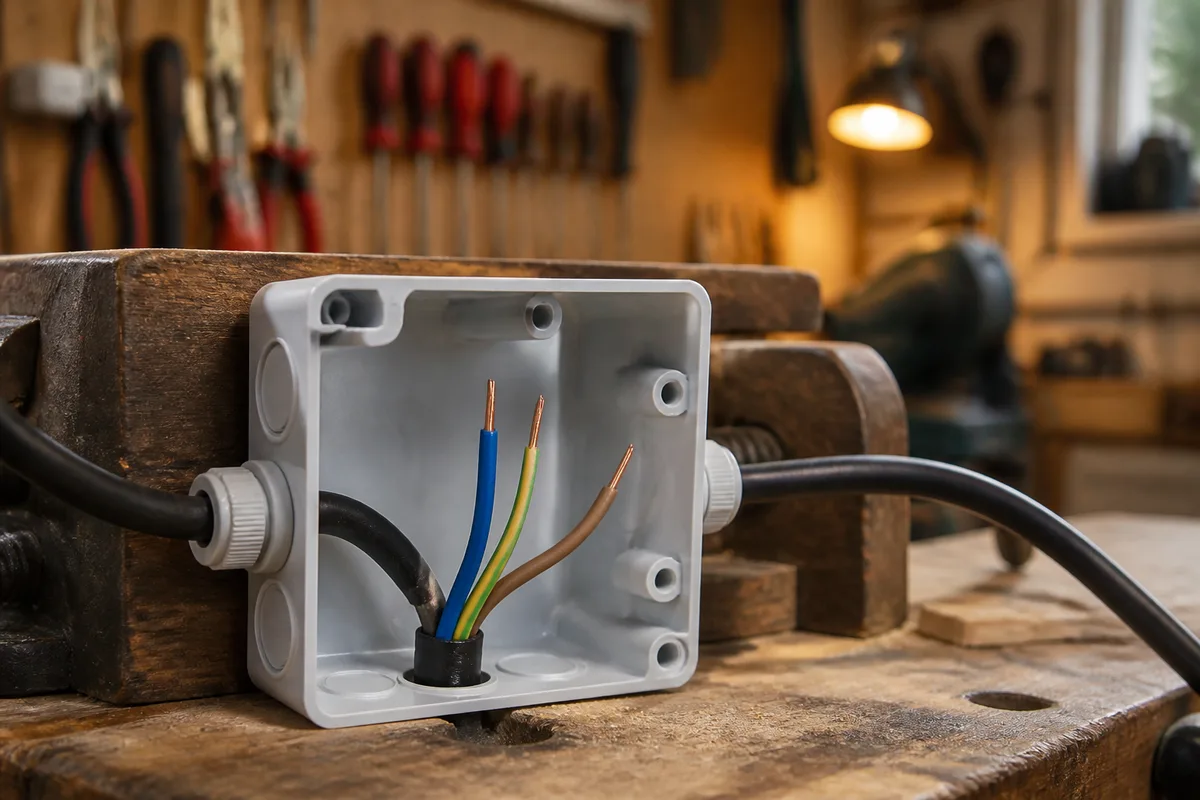

Le bicolore vert-jaune est intouchable : il ne sert qu’à la terre, jamais à véhiculer du courant. Le bleu clair est réservé au neutre. La phase n’a pas de couleur unique imposée : rouge, marron et noir dominent, et les autres teintes servent aux navettes de va-et-vient ou aux retours de lampe, qui sont eux aussi des conducteurs de phase par intermittence.

La confiance dans ces couleurs doit rester proportionnée à l’âge de l’installation. Les installations anciennes, câblées à une époque où les usages différaient, réservent des surprises : des fils de couleurs aujourd’hui normalisées utilisés à contre-emploi, un bleu employé en phase, une terre absente, des rallonges de circuits faites au fil du temps avec les chutes disponibles. La règle pratique en découle : dans le neuf conforme, la couleur oriente ; dans l’ancien ou l’inconnu, la couleur est une hypothèse à vérifier par la mesure, jamais une certitude. Un fil bleu sous tension est une découverte banale dans une maison des années soixante.

Les gaines et les câbles multiconducteurs suivent la même logique de couleurs à l’intérieur de leur enveloppe, mais la couleur de l’enveloppe elle-même ne dit rien du contenu : un câble d’alimentation gris ou noir peut contenir phase, neutre et terre parfaitement normalisés. Dans une saignée ou un faux plafond, chaque conducteur se juge à sa propre couleur une fois la gaine ouverte, jamais à l’aspect extérieur du fourreau.

Autre piège de lecture, l’interrupteur monté sur le neutre dans certains câblages anciens : la lampe s’éteint, mais la douille reste sous tension phase. C’est exactement le cas qui rend indispensable la vérification d’absence de tension au point d’intervention, et pas seulement la confiance dans la position d’un interrupteur.

Reconnaître la phase et le neutre au tournevis testeur

Le tournevis testeur à néon, glissé dans toutes les caisses à outils, mérite qu’on comprenne son fonctionnement pour connaître ses limites. La pointe touche le conducteur, le doigt touche la pastille métallique du manche, et si le conducteur est en phase, un courant infime traverse le néon, une très forte résistance interne, puis le corps vers la terre : la lampe s’allume. Sur le neutre ou la terre, proches du potentiel du sol, rien ne s’allume.

Utilisé pour reconnaître la phase et le neutre sur une installation saine, il donne une indication rapide : lampe allumée, probablement la phase ; éteinte, probablement pas. Le problème est le poids du « probablement ». Une lampe qui ne s’allume pas peut signifier un néon fatigué, un contact de doigt insuffisant, une semelle très isolante, un conducteur effectivement hors tension, ou un testeur défaillant : autant de cas indiscernables. À l’inverse, des tensions induites sur un circuit voisin font luire faiblement le néon sur un fil pourtant déconnecté. Les testeurs sans contact à détection capacitive, qui s’allument à l’approche d’un câble, partagent ces limites en y ajoutant une sensibilité aux champs parasites.

La conclusion tient en une phrase : le tournevis testeur est un indicateur d’orientation, jamais un instrument de preuve. Il peut suggérer où chercher la phase ; il ne certifie ni qu’un fil est sous tension, ni surtout qu’il ne l’est pas. La vérification d’absence de tension avant de toucher relève d’un appareil de mesure, pas d’un néon. S’il doit rester dans la caisse, autant qu’il soit conforme aux exigences des testeurs de tension et en bon état, pointe non ébréchée et corps non fissuré.

Le multimètre : la mesure qui fait foi

Le multimètre transforme l’hypothèse en mesure. En calibre tension alternative, gamme couvrant 250 volts ou calibre automatique, deux séries de mesures suffisent à cartographier une boîte.

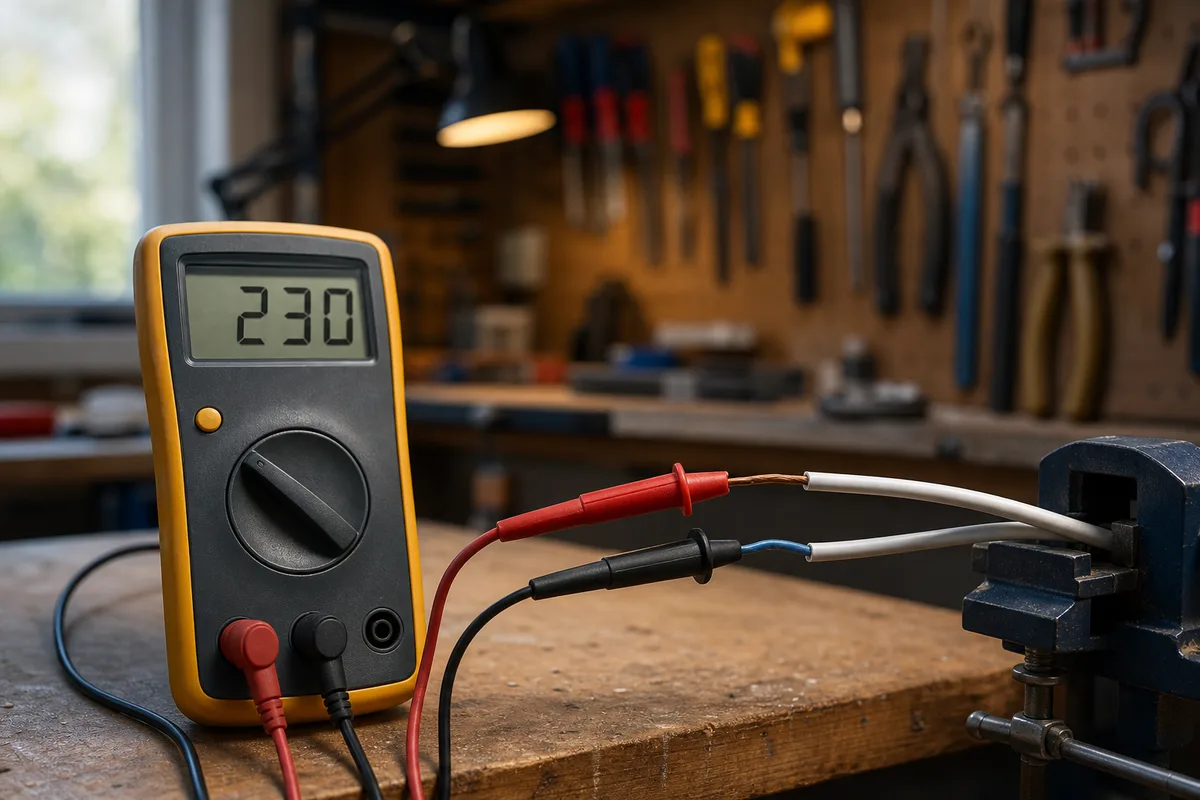

Entre deux conducteurs d’abord : la paire qui affiche environ 230 volts contient la phase et le neutre. Entre chaque conducteur et la terre ensuite : le fil qui affiche environ 230 volts par rapport à la terre est la phase ; celui qui affiche une valeur proche de zéro est le neutre, le neutre étant relié à la terre au niveau de la distribution. Cette seconde série discrimine sans ambiguïté ce que la première laissait indéterminé. En l’absence de terre dans la boîte, une référence de terre peut se prendre sur une canalisation métallique reliée à la liaison équipotentielle, avec les réserves qu’impose une installation ancienne.

La méthode s’applique telle quelle à une prise de courant : pointe dans chaque alvéole, mesure entre les deux puis de chaque alvéole vers la broche de terre. La position de la phase dans une prise n’obéit à aucune règle fiable en France, elle dépend du câblage réalisé, et deux prises d’une même pièce peuvent être inversées : seule la mesure renseigne. Profitez d’ailleurs de chaque identification pour étiqueter, au tableau comme dans les boîtes : un morceau d’adhésif marqué au feutre sur chaque circuit identifié capitalise le travail, et la cartographie du tableau, circuit par circuit, transforme toutes les interventions futures.

Quelques règles d’usage protègent l’appareil et son utilisateur : sélectionner le calibre alternatif avant de toucher quoi que ce soit, jamais le calibre ohmmètre ou ampèremètre sur une prise sous peine de détruire l’appareil, tenir les pointes par leurs garde-doigts, une main derrière le dos par réflexe pour éviter un trajet de courant à travers la poitrine, et choisir un appareil de catégorie de mesure adaptée aux circuits domestiques, indication portée sur le boîtier. Un multimètre correct pour cet usage se trouve en fourchette constatée entre 20 et 60 euros, et c’est l’investissement le plus rentable de la panoplie du dépanneur.

La compétence sert au-delà des prises et des luminaires : contrôler l’alimentation d’un outil d’atelier qui ne démarre plus, vérifier une rallonge de chantier douteuse, ou sécuriser un percement près d’une gaine, un cas fréquent sur les chantiers de plaque évoqué dans le guide sur le vissage des plaques de placo. Elle complète la logique générale du dépannage méthodique, celle qui fait gravir les solutions une à une comme dans le guide pour dévisser un boulon trop serré : observer, tester, conclure, et seulement ensuite agir. Et pour qui préfère l’atelier au tableau électrique, la même rigueur de préparation s’applique aux machines de coupe, où le débranchement avant toute manipulation de lame décrit dans le dossier sur la lame de scie sauteuse pour plan de travail relève exactement du même réflexe de consignation.

Reste la synthèse, en trois niveaux de confiance : les couleurs orientent dans le neuf et se méfient dans l’ancien ; le tournevis testeur suggère sans jamais prouver ; le multimètre mesure et tranche. Entre les trois, le geste qui sauve ne change pas : couper au tableau, condamner, vérifier l’absence de tension avec un appareil contrôlé, et confier à un électricien tout ce qui dépasse le remplacement simple. La phase identifiée n’est pas une invitation à travailler dessus, c’est l’information qui permet de câbler juste une fois le circuit mort.
